灌区⽔量调度是通过闸⼝分⽔实现的,有必要对灌区配⽔的重要闸⼝实施远程控制,具体体现灌 区⽔量调度⽅案的执⾏,确保灌区节⽔治理⽬标的实现。
在线咨询
浏览量:554
方案介绍

1、概述

  灌区⽔量调度是通过闸⼝分⽔实现的,有必要对灌区配⽔的重要闸⼝实施远程控制,具体体现灌 区⽔量调度⽅案的执⾏,确保灌区节⽔治理⽬标的实现。


2、系统结构

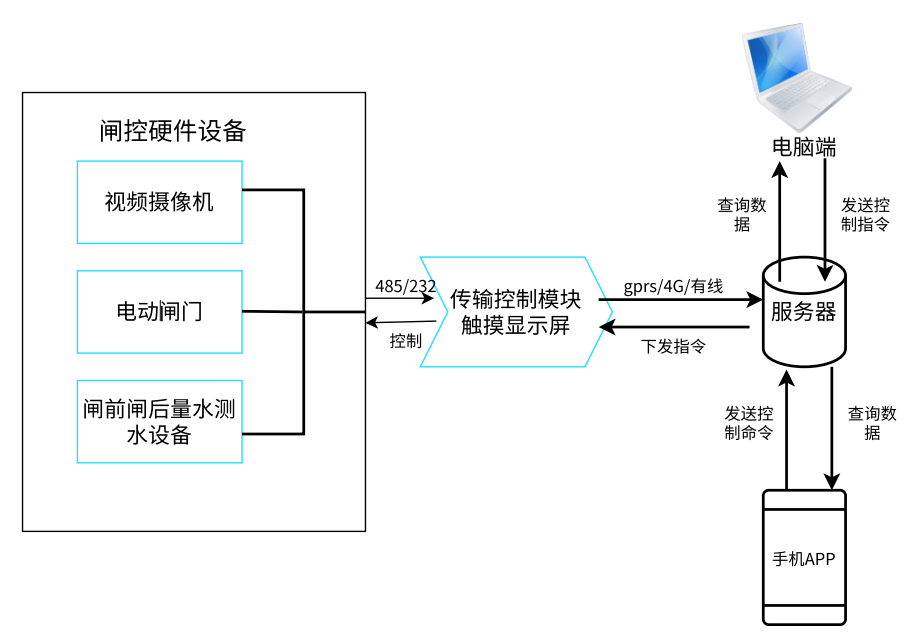

图 系统结构图

  系统结构主要包含闸控硬件设备、传输模块、服务器端、⽤⼾使⽤端四部分组成。闸控硬件设备 包含电动闸⻔、闸前闸后量⽔测⽔设备、视频摄像机等设备,属于停⽔放⽔、基础数据采集、和视频 监视的基本硬件设施。传输控制模块则是通过485或232信号将数据采集上来和对闸⻔进⾏控制,本地 进⾏少量存储及通过触摸显⽰屏显⽰当前闸⻔开度、闸前⽔位、闸后⽔位、瞬时流量等基础数据。服 务器端是所有数据的接收、计算、转发、存储、逻辑操作的中⼼。⽤⼾使⽤端分为电脑端和⼿机APP 端,⽤⼾使⽤端可以查询当前闸⻔的基础数据、发送远程控制闸⻔升降停指令。


2.1、闸控硬件设备

  闸控硬件设备包含电动闸⻔、闸前闸后量⽔测⽔设备、视频摄像机等设备。


2.1.1 电动闸⻔

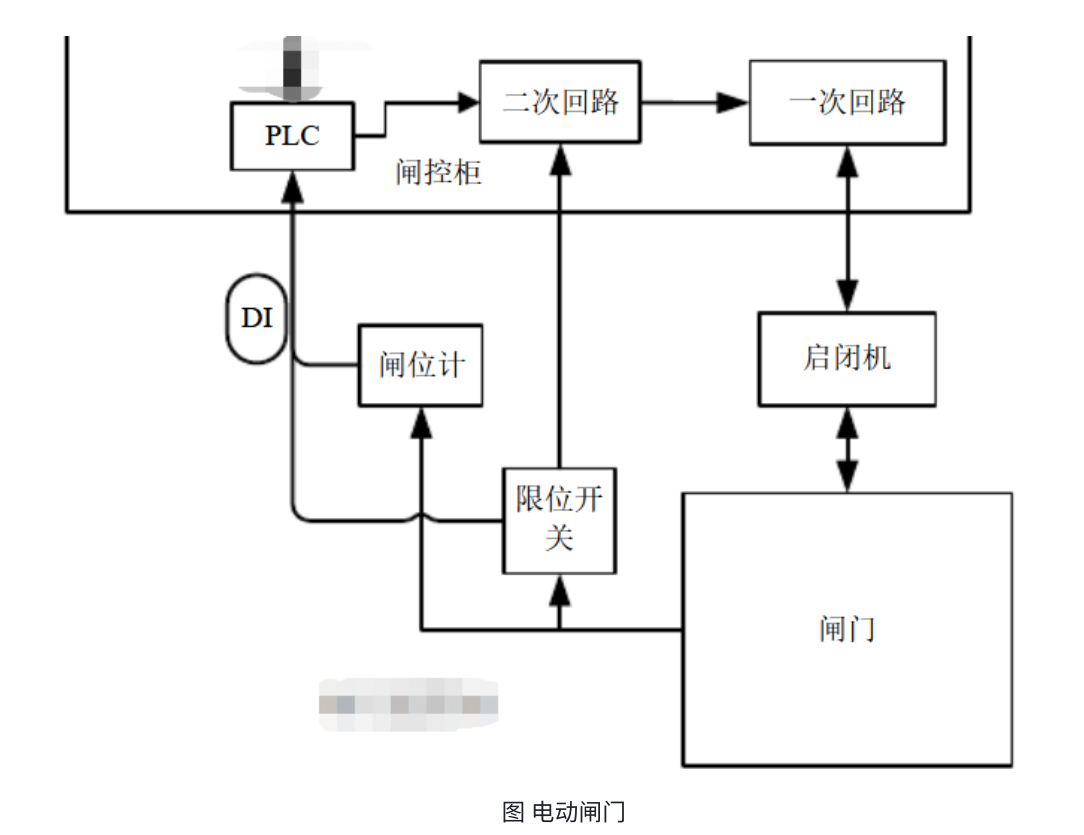

  电动闸⻔通过启闭机控制闸⻔的开启和关闭,当触碰到限位开关时,启闭机⾃动停⽌,防⽌产⽣ 闸⻔螺杆顶弯等状况。 闸⻔启动有三种⽅式,现场⼿动、遥控器控制、远程控制。

  1、现场⼿动∶指在闸⻔所在现场的闸室内放置有闸⻔监控柜,监控柜设置有闸⻔控制⽤的升降停 按钮和控制权限切换开关,在现场具备开机条件下,按下升降停按钮可以使控制回路动作,从⽽使闸 ⻔做相应的运动。

  2、遥控器控制:指遥控器有升降停三个按钮,⼿持遥控器在闸控室外5⽶范围内对闸进⾏遥控, 按下遥控器升降停按钮,使闸⻔做相应的运动

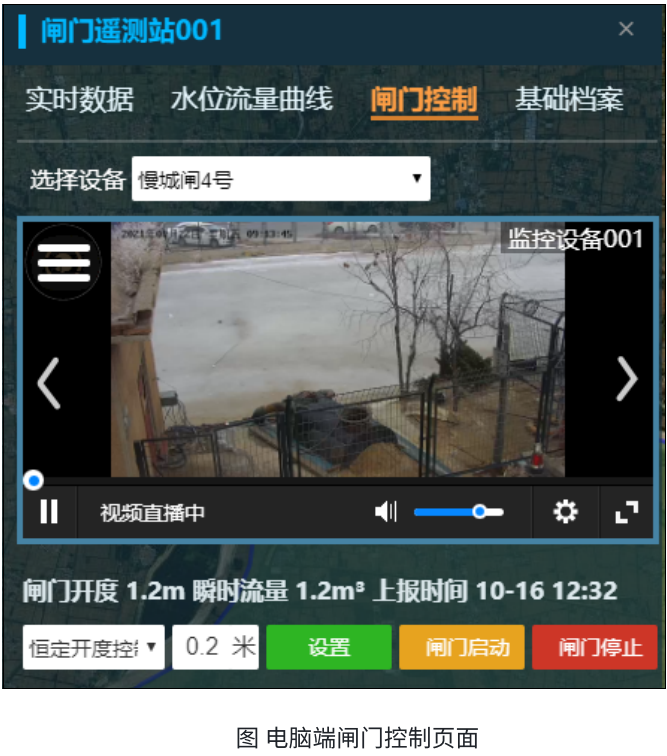

  3、远程控制:是指⽤电脑端软件和⼿机端APP对闸⻔进⾏远程控制。
