RT200
产品类型:物联遥测终端RTU
型号规格:HZ-RT2XXX
更新时间:2022/3/30
立即咨询
产品概述
产品规格
资料下载
常见问题QA

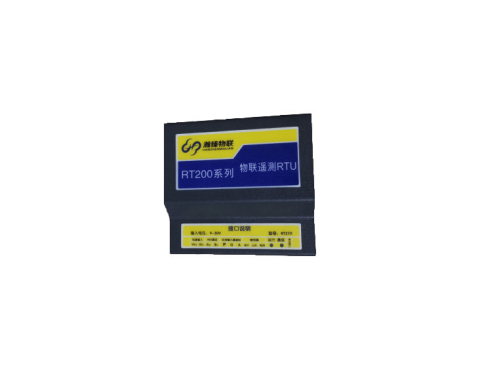

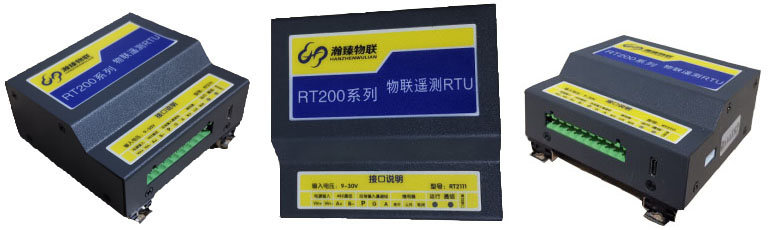

产品型号:RTU-200

物联遥测终端机集传统遥测终端机的数据数据采集与 2.5G/3G/4G 传输功能于一体,实现水文/水资源等数据的采集、存储、显示、控制、 报警及传输等综合功能。 该产品采用最新的4G模组OpenCpu的方案,使得远程管理更加方便,模组内部的集成高性能处理器,以嵌入式实时操作系统为软件支撑平台,支持开关信号、模拟量信号、485通信、以及内置一继电器,另外内置多种产品模型如:雨量模型、水位模型、流量模型、流速模型,能够非常方便的对接不同传感器厂家的协议,以及非常方便的应用于不同的场景





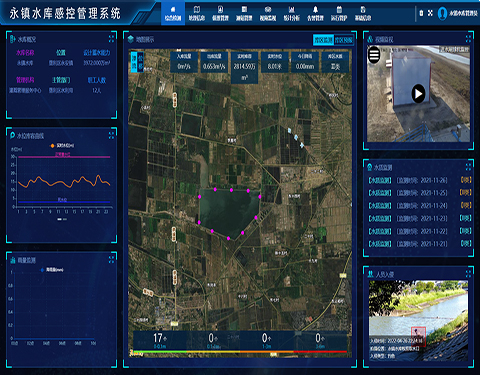

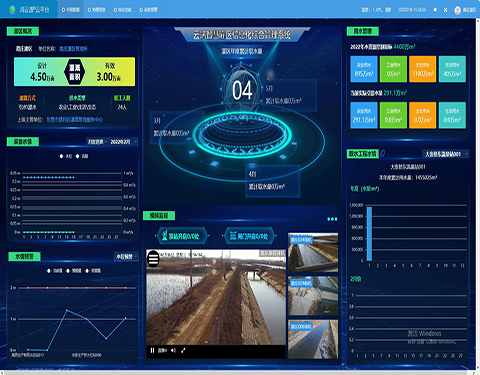

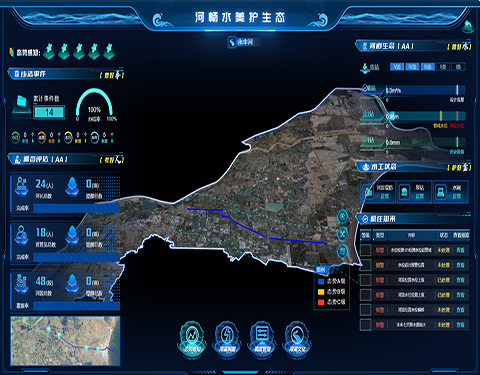

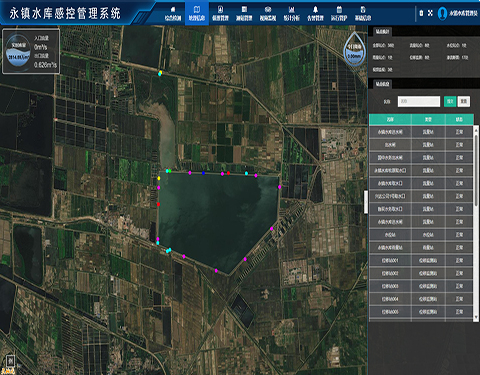

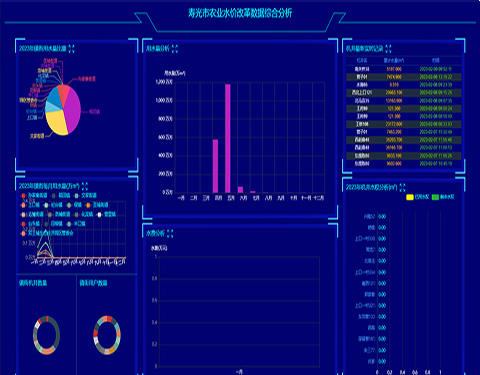

一、产品应用:该产品可广泛应用于各种水利信息化建设领域,如灌区、水文、水资源、 水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。

二、技术特性


1、工业标准专门为工业无线远程数据传输应用开发的一款基于4G蜂窝网络通信终端、主要针对气象、环保、水利、水文、农业、交通等行业部门的工业应用

2、双重WDT:模组内部支持软件看门狗技术同时集成硬件看门狗技术,能够保证设备稳定运行。

3、云端管理:设备配套WEB云端管理页面,同时配有手机APP以及微信小程序来远程管理设备、配置参数等功能。

4、远程升级支持FOTA远程固件升级内部固件可以随时远程升级,,也可以通过APP配置,不需要现场配置,方便后期维护。




Ø 工业标准专门为工业无线远程数据传输应用开发的一款基于4G蜂窝网络通信终端、主要针对气象、环保、水利、水文、农业、交通等行业部门的工业应用

Ø 精简设计:去除普通RTU冗余复杂的功能,只保留最常用的功能,并且将远程升级与远程配置作为首要功能,让用户不需要繁琐的设置,现场接线安装即可。

Ø 超低功耗

Ø 双重WDT:模组内部支持软件看门狗技术同时集成硬件看门狗技术,能够保证设备稳定运行。

Ø 支持多主站:

Ø 云端管理:设备配套WEB云端管理页面,同时配有手机APP以及微信小程序来远程管理设备、配置参数等功能。

Ø 远程升级支持FOTA远程固件升级内部固件可以随时远程升级,,也可以通过APP配置,不需要现场配置,方便后期维护。

Ø 流量卡管理:设备支持读取SIM信息,并且通过云端管理平台对接移动、联通、电信平台,用户可以随时查看设备流量卡的适用情况,并且支持续费充值。

Ø 同步存储:RTU内部集成固态存储器,可以定时保持数据到本地存储器,另外本地数据也会同时保存到云端数据库,数据自动同步。

Ø 内置协议:内置多个厂家的通信协议,无需调试与配置,如雷达流量计、电磁流量计、超声波水位计等

Ø 时钟同步:支持NTP网络时钟同步,无需人工设置

Ø 上报方式:支持定时上报、事件上报、以及应答上报等方式.

Ø 外置屏幕RTU可以选配屏幕,外置屏幕为采用电容触控屏,可以现场调试RTU以及配置RTU参数。

Ø 扩展功能:预留TYPE-C升级与调试接口,可现场调试与升级固件

Ø 信号接口:支持485、支持模拟量、支持脉冲以及开关量,同时支持继电器。

Ø 安装方式:支持35mm导轨安装,同时也支持传统RTU螺丝固定安装。

Ø 脚本编程RTU支持脚本编程,方便特殊化定制。



1.7稳定特性

Ø 采用高性能工业级无线模块

Ø 宽电源输入(DC 9~30V)

Ø WDT 看门狗设计,保证系统稳定

Ø RS485 接口内置 15KV ESD 保护以及防雷保护

Ø 模拟量脉冲量采集接口内置15KV ESD保护以及防雷保护。

Ø SIM/UIM 卡接口内置 15KV ESD 保护

Ø 电源接口内置反相保护过压保护15KV ESD保护以、防雷保护

Ø 天线接口防雷保护(可选)



2.2硬件配置

项 目

内 容

通信模组

Air724

固态存储

4M

铁电存储

512BYTE

通信流量

100M/月



2.3接口说明

项 目

内 容

485接口

A+:485通信A端

B-:485通信B端

说明:通信接口内置防雷及过压保护,30V以内电源不会导致接口损坏

电源接口

Vin+:电源输入正极

Vin-:电源输入负极

说明:电源支持宽电压输入9-30V不区分正负,标注+- 只是建议接线,内部集成整流支持交流输入

信号接口

P:为脉冲或者开关信号输入接口

G:控制器GND

A:4-20mA电流输入端

Vo:电源正极输出(RT2111没有Vo)

说明:G并不等同于电源输入负极(Vin-),由于内部集成整流电路,Vin-和G之间存在0.7V左右的电压差;Vo并不等同于电源输入正极(Vin+),由于内部集成整流电路,Vin+和Vo之间存在0.7V左右的电压差。另外Vo只是作为给传感器设备供电电源输出,功率不超过15W。

继电器接口

常开:继电器常开触点

公共:继电器公共触点

常闭:继电器常闭触点

天线接口

标准 SMA 阴头天线接口,特性阻抗 50 欧

TYPC接口

用于调试以及固件下载接口

触控屏接口

用于连接触控屏







2.4电源处理

序号

功能

说明

1

整流部分

电源输入内部集成的全桥整流电路,因此用户在接电源的时候可以不用区分正负极,另外可以支持交流电9-24V输入。

2

稳压部分

采用DC-DC转换电路,将输入电压转换为5V标准电压,因此输入电压可以支持宽电压输入9-30V依然可以正常工作

3

滤波部分

采用Π型滤波电路,由电感和电容组成,能够为核心控制部分提供稳定的供电。

4

保护部分

支持防雷保护、过流保护、过压保护当供电出现异常时能够保证设备不会损坏。



2.5供电说明

项 目

内 容

标准电源

DC12V/1.5A

供电范围

DC9~30V

待机电流

<5mA(12V)

工作电流

<50mA(12V)





2.5物理特性

项 目

内 容

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

外形尺寸

237×139×30mm。(长 x 宽 x 高,不包括天线和安装件)

重量

重量小于250g(主机)

2.6其他参数

项 目

内 容

工作温度

-35~+75ºC(-31~+167℉)

储存温度

-40~+85ºC(-40~+185℉)

相对湿度

95%(无凝结)
