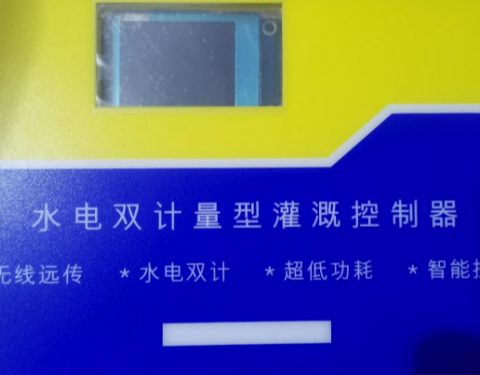

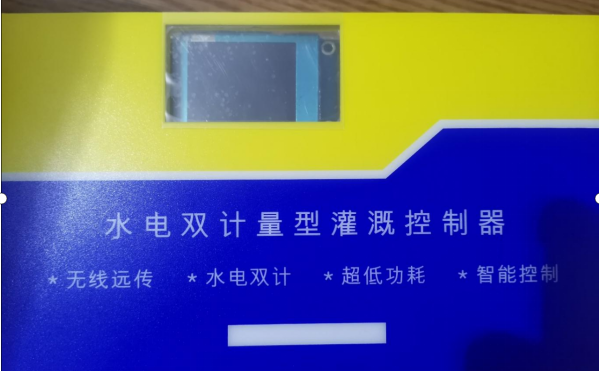

低功耗水电双计量型灌溉控制器说明书
产品类型:0
型号规格:HZ-RT-3116
更新时间:2022/3/30
立即咨询
产品概述
产品规格
资料下载
常见问题QA

物联遥测终端机集传统遥测终端机的数据数据采集与 4G 传输功能于一体,实现水文/水资源等数据的采集、存储、显示、控制、 报警及传输等综合功能。 该产品采用最新的4G模组OpenCpu的方案,使得远程管理更加方便,模组内部的集成高性能处理器,以嵌入式实时操作系统为软件支撑平台,支持开关信号、模拟量信号、485通信、以及内置继电器,能够非常方便的对接不同传感器厂家的协议,以及非常方便的应用于不同的场景。


该产品可广泛应用于各种水利信息化建设领域,如灌区、水文、水资源、 水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。


Ø工业标准:专门为工业无线远程数据传输应用开发的一款基于4G蜂窝网络通信终端、主要针对气象、环保、水利、水文、农业、交通等行业部门的工业应用;

Ø精简设计:去除普通RTU冗余复杂的功能,只保留最常用的功能,并且将远程升级与远程配置作为首要功能,让用户不需要繁琐的设置,现场接线安装即可。

Ø超低功耗

Ø双重WDT:模组内部支持软件看门狗技术同时集成硬件看门狗技术,能够保证设备稳定运行。

Ø支持多主站

Ø云端管理:设备配套WEB云端管理页面,同时配有手机APP以及微信小程序来远程管理设备、配置参数等功能。

Ø远程升级:支持FOTA远程固件升级,内部固件可以随时远程升级,,也可以通过APP配置,不需要现场配置,方便后期维护。

Ø流量卡管理:设备支持读取SIM信息,并且通过云端管理平台对接移动、联通、电信平台,用户可以随时查看设备流量卡的适用情况,并且支持续费充值。

Ø同步存储:RTU内部集成固态存储器,可以定时保持数据到本地存储器,另外本地数据也会同时保存到云端数据库,数据自动同步。

Ø内置协议:内置多个厂家的通信协议,无需调试与配置,如雷达流量计、电磁流量计、超声波水位计等。

Ø时钟同步:支持NTP网络时钟同步,无需人工设置。

Ø上报方式:支持定时上报、事件上报、以及应答上报等方式。

Ø外置屏幕:RTU可以选配屏幕,外置屏幕为采用电容触控屏,可以现场调试RTU以及配置RTU参数。

Ø扩展功能:预留TYPE-C升级与调试接口,可现场调试与升级固件 。

Ø信号接口:支持485、支持模拟量、支持脉冲以及开关量,同时支持继电器。

Ø安装方式:支持35mm导轨安装,同时也支持传统RTU螺丝固定安装。

Ø脚本编程:RTU支持脚本编程,方便特殊化定制。


2.1无线参数

项 目

内 容

通信制式

4G

联网方式

移动4G/3G、联通4G/3G、电信4G

适用地区

中国

适用频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

发射功率

LTE-TDD:Class3(23dBm+1/-3dB)

LTE-FDD:Class3(23dBm+-2dB)

LTE特性

支持Cat.1

支持VOLTE

支持1.4~20MHz射频带宽

LTE-FDD:最大上行速率 5Mbps,最大下行速率 10Mbps

LTE-TDD:上下行配置2 最大上行速率 2Mbps,最大下行速率 8Mbps

LTE-TDD:上下行配置1 最大上行速率 4Mbps,最大下行速率 6Mbps

网络协议

已支持:                                                       TCP/UDP/PPP/FTP/HTTP/NITZ/CMUX/NDIS/NTP/HTTPS/PING/FTPS/FILE

 /MQTT

开发中:

SMTP/SMTPS/MMS/DTMF

灵敏度表

GSM-900M:-110dBm    GSM-1800M:-109.5dBm

FDD-B1:-99dBm(10M)  FDD-B5:-99dBm(10M)

FDD-B3:-98dBm(10M)  FDD-B8:-98dBm(10M)

TDD-B34:-99dBm(10M) TDD-B38:-98dBm(10M)

TDD-B39:-98dBm(10M) TDD-B40:-98dBm(10M)

TDD-B41:-98dBm(10M)

无线功耗

休眠电流:3.17mA

工作电流:13.28mA

温度范围

正常工作温度:-35℃-+70℃

极限工作温度:-40℃-+85℃







2.2硬件配置

项 目

内 容

通信模组

Air724

固态存储

4M

铁电存储

512BYTE

通信流量

100M/月



2.3接口说明

项 目

内 容

485接口

A+:485通信A端

B-:485通信B端

说明:通信接口内置防雷及过压保护,30V以内电源不会导致接口损坏

电源接口

Vin+:电源输入正极

Vin-:电源输入负极

说明:电源支持宽电压输入9-30V不区分正负,标注+- 只是建议接线,内部集成整流支持交流输入

信号接口

P:为脉冲或者开关信号输入接口

G:控制器GND

A:4-20mA电流输入端

Vo:电源正极输出(RT2111没有Vo)

说明:G并不等同于电源输入负极(Vin-),由于内部集成整流电路,Vin-和G之间存在0.7V左右的电压差;Vo并不等同于电源输入正极(Vin+),由于内部集成整流电路,Vin+和Vo之间存在0.7V左右的电压差。另外Vo只是作为给传感器设备供电电源输出,功率不超过15W。

继电器接口

常开:继电器常开触点

公共:继电器公共触点

常闭:继电器常闭触点

天线接口

标准 SMA 阴头天线接口,特性阻抗 50 欧

TYPC接口

用于调试以及固件下载接口

触控屏接口

用于连接触控屏







2.4电源处理

序号

功能

说明

1

整流部分

电源输入内部集成的全桥整流电路,因此用户在接电源的时候可以不用区分正负极,另外可以支持交流电9-24V输入。

2

稳压部分

采用DC-DC转换电路,将输入电压转换为5V标准电压,因此输入电压可以支持宽电压输入9-30V依然可以正常工作

3

滤波部分

采用Π型滤波电路,由电感和电容组成,能够为核心控制部分提供稳定的供电。

4

保护部分

支持防雷保护、过流保护、过压保护当供电出现异常时能够保证设备不会损坏。



2.5供电说明

项 目

内 容

标准电源

DC12V/1.5A

供电范围

DC9~30V

待机电流

<5mA(12V)

工作电流

<50mA(12V)






供电范围

DC9~30V

待机电流

<5mA(12V)

工作电流

<50mA(12V)





2.5物理特性

项 目

内 容

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

外形尺寸

200×120×75mm。(长 x 宽 x 高,不包括天线和安装件)

重量

重量小于250g(主机)









2.6其他参数

项 目

内 容

工作温度

-35~+75ºC(-31~+167℉)

储存温度

-40~+85ºC(-40~+185℉)

相对湿度

95%(无凝结)
